DESCRIPCIÓN

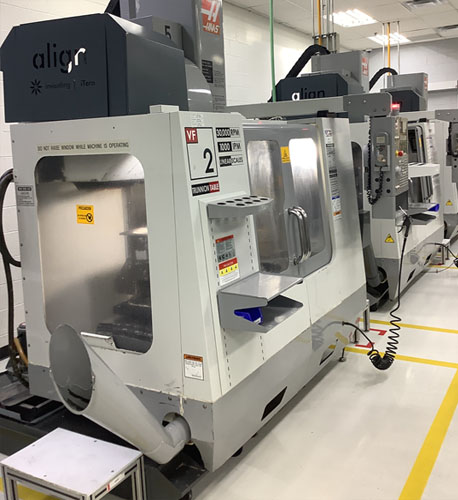

HAAS VF-2TR Junio 2007, es un centro de maquinado vertical CNC de 5 ejes diseñado para ofrecer alta precisión, versatilidad y productividad en la fabricación de piezas complejas. Este modelo integra una mesa basculante y giratoria (TR – Trunnion Rotary) que permite el mecanizado simultáneo en cinco ejes, reduciendo tiempos de preparación y mejorando la calidad geométrica de las piezas.

CARACTERÍSTICAS GENERALES

• - Configuración vertical CNC de 5 ejes simultaneos.
• - Marca / Modelo: HASS VF-2TR.
• - Año: 2007.
• - Control: HASS CNC Control.
• - Tipo de mesa: Mesa basculante tipo Trunning (2 ejes adicionales Ay B).
• - Números de ejes: 5 y 3 ejes.
• - Orientación: Vertical.
• - Aplicaciones: Para aeronáutica
• - Husillo: 30 000 rpm HSK-63.

RECORRIDOS (aproximados)

• - Eje X: 762 mm (30")
• - Eje Y: 406 mm (16")
• - Eje Z: 508 mm (20")

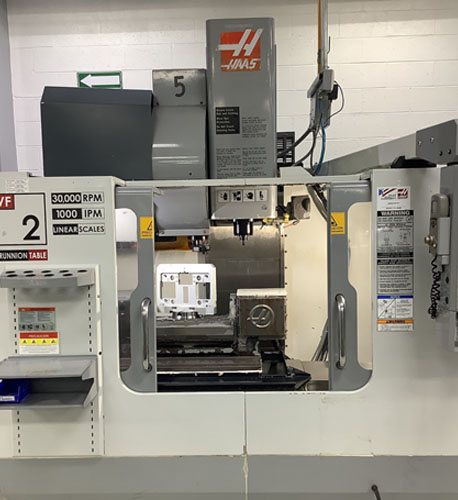

MESA TRUNNION

• - Diámetro de plato: Aproximadamente 200 – 210 mm
• - Movimiento basculante (Eje A): ±120° (aprox.)
• - Movimiento rotativo (Eje B): 360° continuo.
• - Permite mecanizado 3+2 o 5 ejes simultáneos.

HUSILLOS

• - Velocidad máxima: 8,000 – 10,000 RPM (según configuración).
• - Cono: CAT 40.
• - Transmisión: Directa o por banda (según versión)

CAMBIADOR DE HERRAMIENTA

• - Capacidad: 20 herramientas (estándar).
• - Tipo: Carrusel automático.
• - Cambio rápido y eficiente.

SISTEMA DE AVANCES

• - Avances rápidos: Hasta 25.4 m/min (1,000 ipm).
• - Accionamiento mediante servomotores de precisión.

CAPACIDAD Y APLICACIONES

• - Ideal para piezas complejas en 5 caras y geometrías 3D.
• - Adecuado para industrias como: Aeroespacial, Automotríz, Moldes y troquerles, Dispositivos médicos.
• - Reduce reubicaciones y errores de alineación.
• - Mejora la precisión y acabado superficial.

CONSTRUCCIÓN

• - Estructura robusta de hierro fundido para alta rigidez.
• - Guías lineales de precisión.
• - Sistema de lubricación automática.
• - Sistema de refrigeración integrado.
